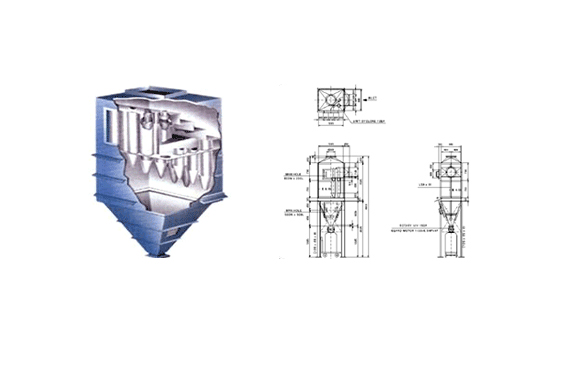

사각종 Boiler 및 소각로, 목재 공장등에서 Single Cyclone으로 입자상 물질을 포집하지만, 이는 처리한계 입자경에 대해 처리 효율이 낮아(10㎛ 입자에 대해 60%) 이를 보완한 방법이 소형 Cyclone을 병렬로 연결하여 사용하는 다중관(Multiple tube) Cyclone이다. Single Cyclone 에 비해 한계 입자경 대비 처리효율이 80%정도이다. 원심력을 이용하여 실제적으로 분진을 포집하는 장치가 Cyclone이다. 장치의 입구로 유입된 기체는 원추형 원통내부를 나선형으로 회전하면서 기체에 함유된 분진 입자를 원심력에 의해 원통내부벽면 또는 원추형 원통 내벽에서 기체와 분리되어 벽면을 타고 아래 방향으로 흘러 내려 분진저장 TANK에 저장된다. 원추형 원통 중앙 부분은 음압(megative pressure)으로 유지되기 때문에 분진 입자와 분리된 기체는 장치의 상부로 상승하여 출구로 배출된다.
| 특징 | ⊙ 가격면에서 경제적이다. ⊙ 구조가 간단하다. ⊙ 유지보수가 따로 필요없다. ⊙ 전기 집진장치나 여과장치의 전처리 단계로써 이상적이다. ⊙ 고온에서 운전이 가능하다. ⊙ 입경이 10㎛이상에서는 설치비용 대비하여 집진 성능이 양호하다. ⊙ 점착성의 입자성 물질에는 부적합하며 먼지 부하 및 유량변동에 민감한 단점이 있다. |
|---|---|
| 적용분야 | 보일러, 소각설비, 목재, 정미소 등의 분진 발생 사업장 |

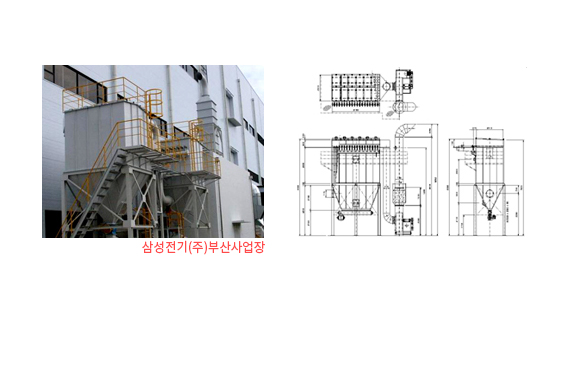

여과집진 시설은 함진GAS가 통과하는 유선상에 여재를 설치하여 차단, 관성 충돌 및 확산 메카니즘에 배출가스 중 입자상 물질을 분리, 포집하는 시설이다. 여과포 집진 기술을 이용한 Bag Filter는 다른 건식 집진설비에 비해 포집 효율이 상당히 높아 각종 분진 발생 공정과 연소 설비 등에 광범위하게 적용되어 운전되고 있다. 여과포 자체는 분진을 포집하지만, 더 중요한 역할은 여과포 직물위에 쌓이는 먼지층이 지지체로서 작용하여 이먼지층에 미세분진이 더욱 효율적으로 포집된다. 처리한계 입자경 0.5㎛ 기준 95% 이상의 처리효율을 가지며 여과속도는 포집하고자 하는 분진의 특성에 따라 0.5m/min ~ 2.5m/min이다.
| 종류 | 여과재의 종류로는 여과재를 엮어 다양한 크기의 여과포를 만드는 방법, 집진기 내의 여과포의 구조방법, 처리가스가 여과포로 유입되는 방법등에 의해 분류되고, 여과포에 포집된 분진을 탈진하는 방법에 따라 역기류 방식(Reverse-air), 진동 방식(Shaker), 충격분출방식(Pulse-jet)으로 구분된다. |
|---|---|
| 특징 | ⊙ 여러 가지 형태의 분진을 포집할 수 있다. ⊙ 미세 입자에 대한 집진 효율이 높다. ⊙ 다양한 용량을 처리할 수 있다. ⊙ 2차 오염물질인 폐수가 발생하지 않는다. ⊙ 비교적 작은 압력장치를 요구한다. ⊙ 고온 가스 및 상대속도에 영향을 받으며 설치면적이 큰 단점이 있다. |
| 적용분야 | 알미늄 산화물, 화학비료, 철광석, 석회, 석탄, 납산화물, 세라믹, 밀가루, 곡물, 담배, 목재, SHOT 시설 등의 분진이 발생하는 사업장 |

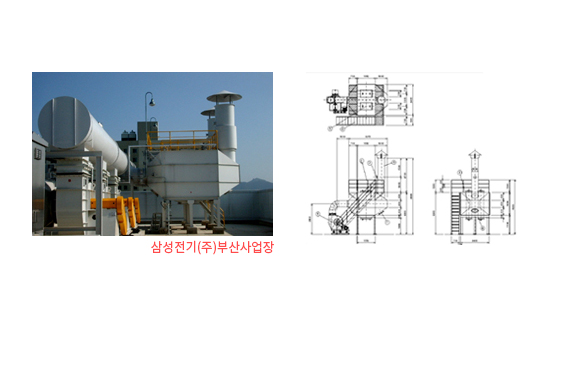

흡착에 의한 처리 시설로서 다공성 고체인 활성탄 표면에 배기되는 가스중에 존재하는 휘발성 유기물질과 각종의 악취 유발 성분이 부착되는 성질을 이용하여 유해화합물을 흡착제거하는 방법이다. 흡착원리를 이용하여 습기의 제거, 폐가스 중 휘발성 유기물질과 악취유발 오염물질 제거, 유용한 용매 증기의 회수 등에 이용되며, 이러한 기술은 다음과 같은 경우에 이용될 수 있는 기술이다.
| 특징 | ⊙ 저농도 유해가스까지 제거 가능 ⊙ 흡착제인 활성탄은 재생이 가능하다. ⊙ 설치비가 비교적 저렴하고 관리가 용이하다. ⊙ 악취제거가 가능하다 ⊙ 흡착제인 활성탄의 교체가 정기적으로 필요하며 배기가스 온도가 높으면 흡착효율이 떨어지는 단점이 있다. |
|---|---|
| 적용분야 | 도장, 인쇄, 고무, 섬유, 도료, 잉크, 접착, 세정, 저장탱크, 반도체 등 휘발성 유기물질이나 악취가 발생하는 사업장 |

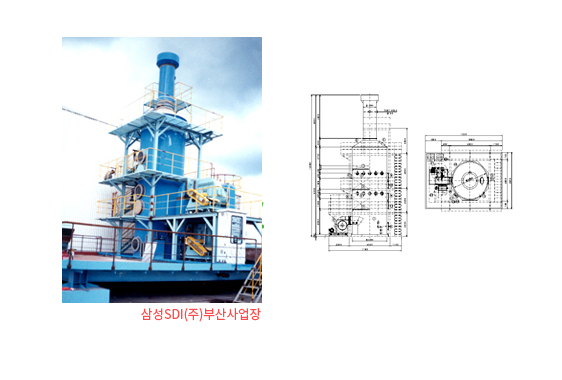

세정 집진 시설은 액적, 액막, 기포 등에 의해 함진배기를 세정하여 입자에 부착 및 입자 상호간 응집을 촉진시켜 입자를 분리시키는 장치이다. 따라서 세정집진에서는 다량의 액적, 액막, 기포를 형성시켜 배기와의 접촉을 용이하게 함으로써 집진효율을 높이는 방법이다. 배기GAS중에 입자상 물질 및 수용성 유체GAS 등이 공유되어 있는 경우 널리 사용되고 있는 집진 시설이다. 사용하는 액체는 보통 물을 사용하지만, 배기GAS의 특성에 따라 흡수제 및 중화제, 표면활성제를 사용하는 경우도 있다. 함진 가스와의 접촉면적을 높혀 포집 효과의 증가를 위하여 각종의 충진물을 투입하거나 분무시키는 Spray Nozzle의 종류와 분출시키는 수압을 증가 시키기도 한다. 세정수에 의해 처리된 배기GAS는 최종적으로 mist의 방출을 억제하기 위해 Mist Eliminator 또는 Demistor를 설치하여야 한다.
| 종류 | ⊙ 살수탑 세정기(SPRAY-CHAMBER SCRUBBER) ⊙ 원심력 세정기(CYCLONE SPRAY SCRUBBER) ⊙ 벤추리 세정기(VENTURI SCRUBBER) ⊙ 충전탑(PACKED TOWER) |
|---|---|
| 특징 | ⊙ 미립자 제거가 가능하고 입자상 물질과 유해가스를 동시에 제거할 수 있다. ⊙ 집진 효율이 우수하다. ⊙ 고운 다습한 가스나 연소성 및 폭발성 가스도 처리 가능하다. ⊙ 전기 집진장치보다 협소한 장소에 설치 가능하다. ⊙ 부식성 기체 및 미스트 회수와 중화에 탁월하다. ⊙ 2차오염원인 폐수가 발생되며, 동절기에 세정액 동결 우려의 단점이 있다. |
| 적용분야 | 화학, 철강, 냉연, 도금, 유리, 프라스틱, 가죽, 반도체 등 유해가스가 발생하는 사업장 |
